一、相机 3A¶

3A 指相机自动控制的三大部分：AE（自动曝光）、AF（自动对焦）、AWB（自动白平衡）来源。三者共同决定了一帧画面"亮不亮、清不清、准不准"，是相机 ISP 流程中独立于画质渲染（demosaic、降噪、色彩渲染等）之外的一条反馈控制回路。

3A 的本质是闭环控制：每帧 sensor 曝光后，ISP 统计出 AE/AF/AWB 所需的度量值（亮度、对焦值/相位、颜色统计），3A 算法据此计算出下一步的执行量，再下发给各执行机构（sensor 寄存器控制曝光时间与增益、VCM 驱动镜头、闪光灯、ND/IR 滤镜等）。如此逐帧迭代，使画面收敛到目标状态。

┌────────┐  统计   ┌────────┐  计算   ┌────────────┐  下发   ┌──────────┐
│ Sensor │ ──────► │  ISP   │ ──────► │ 3A 算法     │ ──────► │ 执行机构  │
│ 曝光   │        │ AE/AF/ │        │ AE/AF/AWB   │        │ 快门/ISO │
└────────┘        │ AWB    │        │ 控制器      │        │ VCM/闪光 │
     ▲            └────────┘        └────────────┘        │ ND/IR... │
     └────────────────────────────────────────────────────┘

下文按 AE → AF → AWB 展开，最后讨论三者协同。

1.1 AE（Auto Exposure，自动曝光）¶

1.1.1 曝光量与曝光三角¶

到达 sensor 的曝光量大致与三者成正比：

\[ H \;\propto\; E \cdot t \cdot g \]

其中 \(E\) 为像面照度（由场景亮度、光圈决定），\(t\) 为曝光时间（快门），\(g\) 为增益（ISO）。AE 的任务就是在场景亮度 \(E\) 不可控时，调节 \(t\)、\(g\)、光圈、以及辅助光源，使输出亮度落在期望的"目标亮度"附近，同时尽量不踩过曝/欠曝与运动模糊/噪声的红线。

1.1.2 测光与目标亮度¶

AE 不直接知道场景亮度，它依据 ISP 给出的亮度统计（AE stats，通常是分块 luma 网格）来估计。常见测光模式：

矩阵/评价测光：整幅分块加权，综合判断。
中央重点测光：以画面中心为主。
点测光：只看很小的区域（如对焦点）。

目标亮度通常取中灰（约 18% 灰，详见光与颜色）对应的 luma 值——因为大多数场景的平均反射率接近 18%，把它映射到中灰能让亮暗部都尽量落在 sensor 的有效动态范围内。这也是 AE 与"准确曝光"的平衡点：既不整体过曝丢高光，也不整体欠曝丢暗部。

1.1.3 AE 控制器与收敛¶

AE 控制器把"当前亮度 vs 目标亮度"的误差驱动到零，常用 PID 或类似算法。由于改变曝光会影响下一帧，AE 是逐帧迭代收敛的（通常数帧内稳定），并要避免在光照突变时震荡。EV 补偿通过人为抬升/压低目标亮度来实现"故意过曝/欠曝"的创作意图；AE Lock 则冻结当前曝光，便于重新构图。

1.1.4 AE 的执行机构¶

原笔记列举了 AE 可调的执行机构，含义如下：

Auto ISO：调节增益（模拟增益 + 数字增益）。提亮的同时会放大噪声、降低 SNR，故通常在快门已达上限后才提升 ISO。
Auto Shutter（自动快门，原文笔误为 "shtter"）：调节曝光时间。延长快门可提亮，但长曝光会引入运动模糊与果冻效应，因此 AE 会在"冻结运动"与"提亮"间权衡。
Auto Iris（自动光圈）：调节进光孔径。光圈变大既提亮也缩小景深；手机多为固定光圈，部分旗舰才有可变光圈。
Auto Flash（自动闪光）：在暗光下触发 LED 闪光。通常配合预闪做闪光测光，避免主体过曝；闪光也常兼作 AF 辅助照明。
Auto Laser：激光/ToF 测距辅助，用于暗光、低纹理场景下的对焦与曝光判断（见 AF 一节）。
Auto ND Filter（自动中性灰度镜）：在强光下插入 ND 镜削减进光，为大光圈或慢门留出空间（ND 镜概念见光与颜色）。
Auto IR Filter（自动红外截止滤镜）：IR-cut 滤镜用于阻挡红外光、保证色彩还原。"Auto" 通常指可在昼/夜模式间切换——夜间移除 IR 滤镜以让红外成分参与成像、提升亮度（代价是偏色），白天再切入以保证色彩准确。

1.2 AF（Auto Focus，自动对焦）¶

1.2.1 对焦的本质¶

对焦就是让像面落在 sensor 上。对焦不准时图像高频细节弱、显得"糊"。AF 通过评估"清晰度"或"离焦量"，驱动镜头到合焦位置。手机镜头多由 VCM（音圈电机） 推动，即下面提到的 Auto Focus Motor。

1.2.2 三类对焦技术¶

CDAF（对比度检测对焦）：通过评估图像对比度（高频能量）判断是否合焦——合焦处对比度最高。需要"爬山式"前后微调寻找峰值，故速度慢、会"拉风箱"，但无需额外硬件。
PDAF（相位检测对焦）：利用屏蔽像素（相位像素）左右眼视差，直接得到离焦方向与大小，一步即可知道该往哪调多少。速度快、支持预测，是手机主流方案（双像素 Dual-PD 是其常见形态）。需要出厂标定离焦表（PDAF calibration）。
激光/ToF 对焦：主动发射光脉冲测距，直接得到物距。在暗光、低纹理场景下尤其有效（CDAF/PDAF 都失效的地方），常与 PDAF 融合使用。对应 AE 一节里的 Auto Laser。

1.2.3 AF 模式与执行¶

AF-S / AF-C：单次对焦（按下即对准）与连续对焦（跟踪运动主体）。
人脸/眼部优先 AF：检测到人脸/眼睛时把对焦点优先给过去。
Auto Zoom：自动构图/变焦，根据主体位置调整画面范围。
Auto Spot（对焦点选择）：自动选择对焦点/区域（点对焦、多点、广域）。
Auto Focus Motor：驱动镜头的 VCM，是 AF 的执行末端。
AF Lock：锁定当前对焦距离，便于重新构图。

1.3 AWB（Auto White Balance，自动白平衡）¶

1.3.1 色温与白平衡¶

不同光源的色温不同（详见光与颜色）：低色温（暖光）偏红，高色温（冷光）偏蓝。若不补偿，同一张白纸在不同光下会拍成不同颜色。白平衡就是让"中性色"（白/灰）物体在画面里仍然呈现为中性，从而让其余颜色也相对准确。

1.3.2 AWB 算法¶

AWB 先估计当前光源（Auto Color Temperature，自动色温估计），再算出 R/B 通道增益补偿。ISP 提供颜色统计（AWB stats，如分块 RGB 直方图、灰/白区域）。常见算法：

灰世界法（Gray-World）：假设整幅画面平均起来是中性灰，于是把 R/G/B 均值拉平。
白斑法（White-Patch / Max-RGB）：假设最亮中性区域为白，按其比值校正。
灰边法（Gray-Edge）：以图像梯度的统计为中性假设。
色域映射 / 统计学习：基于色温轨迹（普朗克黑体轨迹）与经验统计，或用机器学习模型估计光源，鲁棒性更好。

AWB 通常对 G 通道固定、调整 R 与 B 的增益：

\[ R' = g_r R,\quad B' = g_b B,\quad G' = G \]

其中 \(g_r, g_b\) 由估计出的色温查表得到。

1.3.3 AWB Lock¶

AWB Lock 冻结当前白平衡增益，避免在复杂光源下连续波动，便于拍出色彩一致的多张照片。

1.4 3A 协同¶

三者在时间与优先级上相互制约：

AE 与 AF：暗光下 AE 提高 ISO/延长快门以保亮度，但长快门带来运动模糊、高 ISO 带来噪声，都会降低 AF（尤其 CDAF）的判据质量；此时激光/ToF AF 的价值凸显。
AE 与 AWB：闪光会瞬间改变光源色温，AE 的预闪与 AWB 的"闪光白平衡"需要协同，否则闪后偏色。
AF 与 AWB：合焦区域影响 AWB 统计取样的可信度（失焦的高光斑点会污染白点估计）。

因此 3A 通常是联合调度的：先 AE 收敛到一个可用曝光（必要时触发闪光/激光），AF 在可用亮度下收敛，AWB 在稳定光源下收敛，三者状态机互相喂入彼此的结果，最终让画面在亮、清、准三个维度同时收敛。

架构¶

平台架构 | Platform | Android Developers

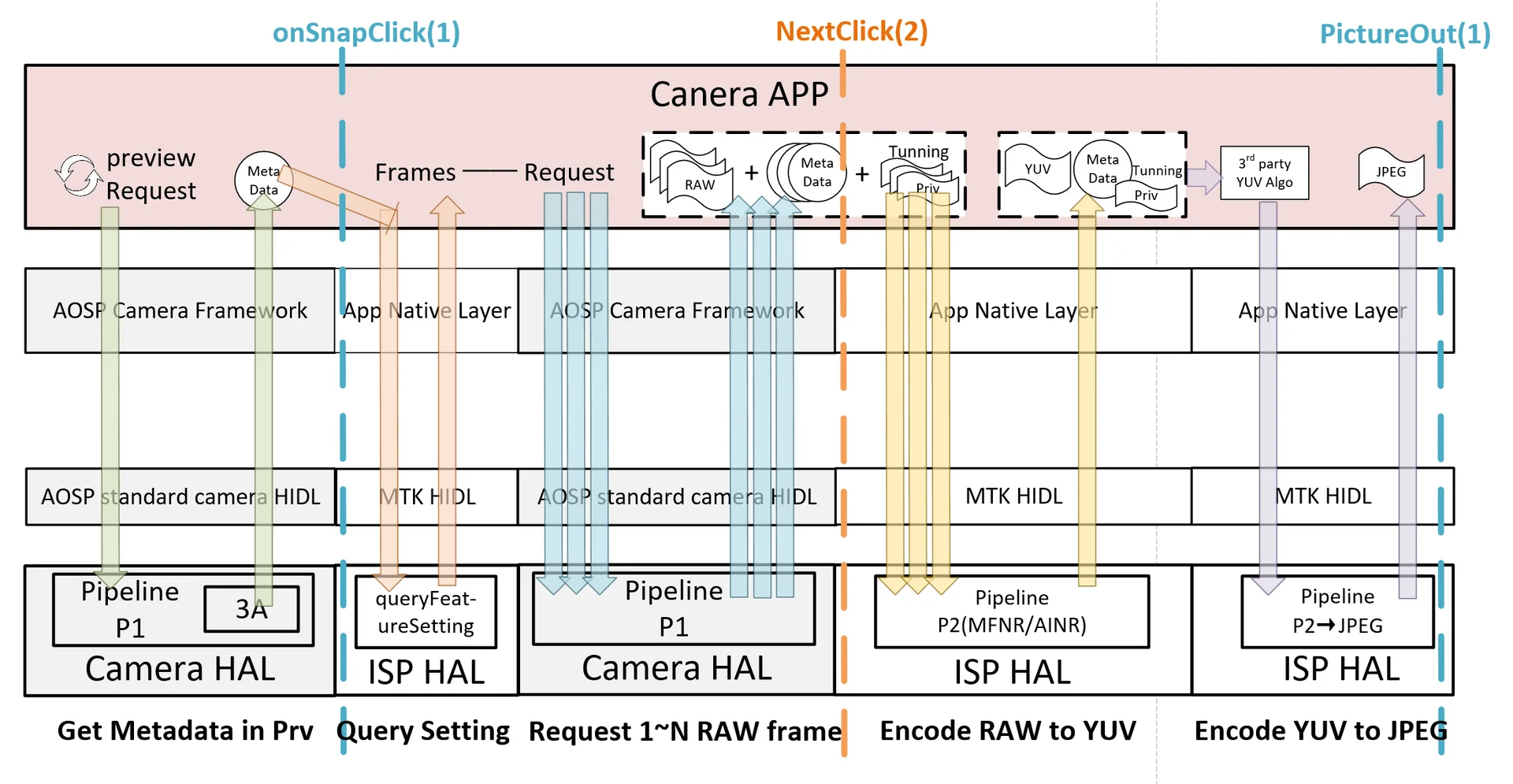

MTK相机概要架构图：

Camera2 概览 | Android media | Android Developers

csdn-森哥谈成像技术-Android影像基础-3A在系统平台中的实现

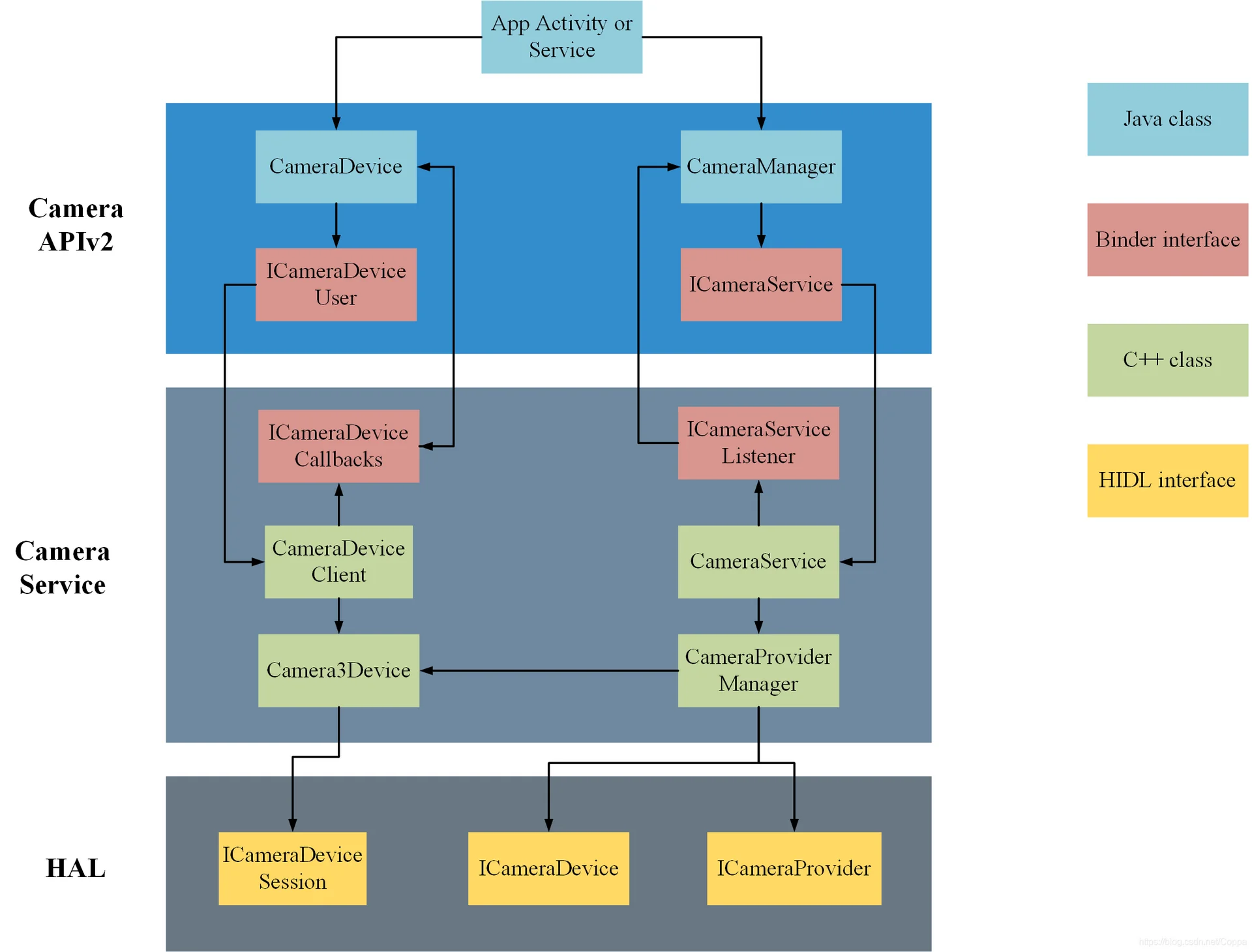

MTK3A架构历史：

Camera HAL3的整体架构和流程 - MTK：两篇 Android Camera简单整理：四讲深入理解Android相机体系结构:j十讲 Android Q 之MTK代码分析：六讲（重点） [官网-developers:camera2] 简书-HJDaryI:第一章 · 概览简书-HJDaryI:第二章 · 开关相机简书-HJDaryI:第三章 · 预览简书-HJDaryI:第四章 · 拍照极客笔记：Android Camera性能分析极客笔记:Android Camera2 API Camera | Android NDK | Android Developers

MKT官网：HAL3 Overview MTK官网：Camera入门视频
